Особенности производства и заказа опор для трубопроводов ППУ

Опоры для труб в ППУ изоляции в прайс-листе компании представлены в типовом исполнении с указанием серии и типоразмеров. Продукция постоянно имеется на складе для оперативной отгрузки.

Наше предприятие готово выпустить партию опор ППУ по индивидуальному заказу:

с указанными заказчиком размерами и формой;
с использованием индивидуально подобранного металла;
по присланным вами СТУ, по указанной серии чертежей;
с дополнительной защитой от коррозии с применением окрашивания, грунтовки, эпоксидных покрытий, горячего цинкования.

В соответствии со стандартом и техусловиями опоры для трубопроводов в ППУ изоляции производятся из стали марок ВСт3, Ст3сп5, 09Г2С, Ст20, 12х18Р10Т с возможностью замены. Исходным материалом служат листы стальные горячекатаные, прошедшие гибку и резку, в зависимости от вида опоры сварные и цельные. Представленные типовые решения разных серий внесены в базы данных для автоматизированного проектирования.

Разновидности и варианты исполнения опор для труб в ППУ изоляции

Опоры для труб в ППУ изоляции выпускаются в разных вариантах, позволяющих проектировать и строить трубопроводы для любых условий эксплуатации. Принято классифицировать изделия по типу фиксации, размерам, нагрузкам и форме.

Неподвижная опора для трубопроводов в ППУ изоляции применяется в случаях, когда важно обеспечить полную фиксацию трубы без возможности боковых, вертикальных и продольных смещений. Конструктивно это приварной щит с отверстием для пропуска трубы.

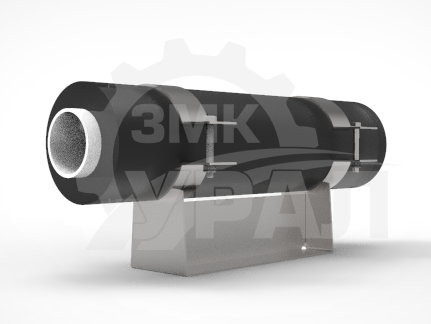

Скользящая опора для трубопроводов в ппу изоляции позволяет компенсировать все виды нагрузок и создает условия для продольного сдвига трубы при тепловом расширении. Наиболее распространенные изделия выпускаются как варианты СПОк, СПОн, ФСО1 и ФСО2. Они могут использоваться для канальной и наружной прокладки, в помещениях, с укладкой на основания из бетона, металла, блоков, иных несущих конструкций с закладными для прикрепления.

Наименование, серия опоры	Тип фиксации	Применение	Диаметр трубопровода ДУ	Особенности и специфика
ППУ 313 ТС.007-010	Скользящая хомутовая	канальная и наземная прокладка	50-80 мм	Возможность продольного сдвига, ограничение вертикальной нагрузки 600 кгс
ППУ 313 ТС.007-011	Скользящая хомутовая	Канальная и наземная прокладка	80-600 мм	Есть ограничение по затягиванию хомутов
ППУ 313 ТС.007-012	Скользящая хомутовая	Для трубопроводов в футлярах	50-600 мм	Есть ограничения по затягиванию хомутов
ППУ 313 ТС.007-013	Неподвижная хомутовая	Для наземной прокладки	50-250 мм	Сварное крепление по ГОСТ 9467-75
ППУ 313 ТС.007-014	Неподвижная бугельная	Для наземной прокладки	300-600 мм	Есть ограничение по усилию затягивания хомутов
ППУ 313 ТС.008-011	Скользящая хомутовая	Для наземной и канальной прокладки	80-600 мм	Сварка по ГОСТ 9467-75 сплошным швом

Опора ППУ подбирается по условиям эксплуатации трубопровода. Характер распределения динамических нагрузок у подвижных и неподвижных опор существенно отличается, что крайне важно учесть на этапе проектирования.

Цена опоры ППУ зависит от выбранного вами варианта исполнения и необходимости организовать производство по индивидуальному запросу. Направляем заказчику все необходимые документы и организуем доставку на выгодных условиях.

Серия 1-487-1997.00.00 для опор трубопроводов в ППУ изоляции. Цены

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 100 мм

№	Марка скользящей опоры	Размер, мм			Башмак 1 шт.						Хомут 2 шт.				Общий вес опоры, кг	Стоимость за ед., руб.
	Марка скользящей опоры	Диаметр Dy	Высота H	Ширина >B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт.		поз.4, 1 шт.		поз.5, 2 шт.
	СПО	Диаметр Dy	Высота H	Ширина >B	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	сеч. мм	масса, кг
1	57/125.100	130	128	90	3х90	0,42	3х64	0,6	3х54	0,18	360	0,68	50х5	0,75	2,7	462
2	57/140.100	145	128				3х57	0,54	3х47	0,15	410	0,77			2,9	495
3	76/140.100	145	138				3х68	0,64	3х60	0,2	410	0,77			3,1	517
4	76/160.100	165	138	110	3х110	0,52	3х63	0,6	3х50	0,21	470	0,89			3,3	550
5	89/180.100	165	145				3х70	0,66	3х54	0,23	470	0,89			3,3	550
6	89/160.100	185	145				3х58	0,55	3х46	0,19	530	1			3,3	550
7	108/180.100	185	154				3х67	0,63	3х55	0,23	530	1			3,4	583
8	108/200.100	205		120	3х120	0,57	3х60	0,57	3х45	0,21	600	1,13			3,5	583
9	108/250.100	255		160	3х160	0,75	3х40	0,38	3х20	0,13	750	1,41			3,7	627
10	133/200.100	205	166	120	3х120	0,57	3х70	0,66	3х57	0,27	600	1,13			3,7	627
11	133/225.100	230		140	3х140	0,66	3х60	0,57	3х45	0,25	680	1,28			3,8	638
12	133/250.100	255		160	3х160	0,75	3х53	0,5	3х32	0,21	750	1,41			3,9	649
13	159/250.100	255	180	160	3х160	1,02	3х67	0,85	3х47	0,31	750	1,41			4,6	759
14	159/315.100	320	180	180	3х180	1,14	3х34	0,43	3х13	0,32	960	1,81			4,8	781

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 150 мм

№	Марка скользящей опоры	Размер, мм			Башмак 1 шт.						Хомут 2 шт.				Общий вес опоры, кг	Стоимость за ед., руб.
	Марка скользящей опоры	Диаметр Dy	ВысотаH	Ширина >B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт.		поз.4, 1 шт.		поз.5, 2 шт.
	СПО	Диаметр Dy	ВысотаH	Ширина >B	сеч. мм	масса кг	сеч. мм	масса, кг	сеч. мм	масса кг	длина мм	масса, кг	сеч. мм	масса, кг
1	57/125.150	130	175	90	3х90	0,42	3х114	1,07	3х104	0,34	360	0,68	50х5	0,75	3,5	583
2	57/140.150	145	175				3х107	1,01	3х97	0,32	410	0,77			3,6	594
3	76/140.150	145	188				3х118	1,11	3х110	0,36	410	0,77			3,7	627
4	76/160.150	165	188	110	3х110	0,52	3х113	1,06	3х100	0,42	470	0,89			3,9	649
5	89/160.150	165	195				3х120	1,13	3х106	0,45	470	0,89			4	660
6	89/160.150	185	195				3х108	1,02	3х96	0,41	530	1			4	660
7	108/180.150	185	204				3х117	1,1	3х105	0,46	530	1			4,1	682
8	108/200.150	205		120	3х120	0,57	3х110	1,04	3х95	0,45	600	1,13			4,2	704
9	108/250.150	255		160	3х160	0,75	3х90	0,85	3х70	0,46	750	1,41			4,5	748
10	133/200.150	205	216	120	3х120	0,57	3х120	1,13	3х107	0,5	600	1,13			4,4	726
11	133/225.150	230		140	3х140	0,66	3х110	1,01	3х95	0,63	680	1,28			4,7	770
12	133/250.150	255		160	3х160	0,75	3х103	0,97	3х82	0,54	750	1,41			4,7	770
13	159/250.150	255	230	160	3х160	1,02	3х117	1,49	3х97	0,64	750	1,41			5,6	924
14	159/315.150	320	230	180	3х180	1,14	3х84	1,07	3х63	0,47	960	1,81			5,6	924

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 200 мм

№	Марка скользящей опоры	Размер, мм			Башмак 1 шт.						Хомут 2 шт.				Общий вес опоры, кг	Стоимость за ед., руб.
	Марка скользящей опоры	Диаметр Dy	ВысотаH	Ширина >B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт.		поз.4, 1 шт.		поз.5, 2 шт.
	СПО	Диаметр Dy	ВысотаH	Ширина >B	сеч. мм	масса кг	сеч. мм	масса, кг	сеч. мм	масса кг	длина мм	масса, кг	сеч. мм	масса, кг
1	57/125.200	130	228	110	3х110	0,52	3х173	1,63	3х154	0,65	360	0,68	50х5	0,75	4,5	748
2	57/140.200	145	228				3х163	1,54	3х147	0,62	410	0,77			4,5	748
3	76/140.200	145	238				3х174	1,64	3х159	0,67	410	0,77			4,6	748
4	76/160.200	165	238	130	3х130	0,61	3х170	1,6	3х148	0,77	470	0,89			4,9	792
5	89/160.200	165	245				3х178	1,68	3х156	0,81	470	0,89			5	825
6	89/160.200	185	245				3х164	1,54	3х146	0,76	530	1			5	825
7	108/180.200	185	254				3х173	1,63	3х155	0,8	530	1			5,1	836
8	108/200.200	205		140	3х140	0,66	3х165	1,55	3х145	0,82	600	1,13			5,1	836
9	108/250.200	255		160	3х160	0,75	3х140	1,32	3х120	0,79	750	1,41			5,3	880
10	133/200.200	205	266	140	3х140	0,66	3х177	1,67	3х157	0,89	600	1,13			5,4	891
11	133/225.200	230		160	3х160	0,75	3х177	1,67	3х145	0,96	680	1,28			5,7	946
12	133/250.200	255				0,75	3х153	1,44	3х132	0,87	750	1,41			5,5	913
13	159/250.200	255	280			1,02	3х167	2,12	3х147	0,97	750	1,41			6,6	1078
14	159/315.200	320	280	180	3х180	1,14	3х134	1,7	3х113	0,85	960	1,81			5,8	957
